系統功能

◆ 環境中SF6氣體和O2濃度定量檢測功能

；

◆ 環境中溫

、濕度定量檢測功能；

◆ 檢測間隔用戶可調

、可疑檢測點自動加強跟蹤功能；

◆ 判斷現場數據是否超出設定限值，超出則進行報警

、啟動風機等控制輸出動作功能；

◆ 大屏藍色液晶輸出實時檢測數據和歷史數據記錄，歷史數據記錄包括報警時間、報警時各環境參數

、最近若干次測量參數、最近一次風機啟動時間等參數的記錄與查詢功能。

◆ 通過鍵盤進行時間設置

、風機工作參數設置、分機設置、檢測模式設置、報警限值設置，有人工強制啟動風機功能，通過集控器的開關按鈕人工開自動關風機功能。

◆ 具有數據上傳到PC機的功能

；

◆ 自動零點校準功能、克服漂移和誤報

、以及系統自診斷功能；

◆ 消防聯動功能；

◆ 自動零點校準功能

、克服漂移和誤報、以及系統自診斷功能；

主要技術參數

1

、SF6氣體濃度測量范圍： 0～3000ppm(μV/V)     精度：優于50ppm

2

、SF6氣體濃度報警點：   1000ppm（0—3000ppm范圍內可設制）

3、氧氣濃度檢測范圍：    0～25%

4

、缺氧報警點：          18%（0～22%范圍內可設制）

5

、氧氣測量精度：        <0.4%,O2在20.9%時

6、溫度顯示范圍：        -40～＋85℃   精度：0.1℃

7

、濕度顯示范圍：        0～99%RH      精度：2%

8

、工作電源：            AC/DC 220V±20%

9、功耗：  SF6氣體監測主機<15W

、檢測器＜3W、風機控制器＜2W、顯示屏＜10W

10

、報警輸出接點電流：     AC220V/2A

11、風機控制器：脈沖型（接點電流2A）

12

、風機通風時間設定：15min/次或30min/次（每日定時自動啟動一次）

13

、通訊方式： RS-485總線方式

15、通訊規約：Modbus RTU

16

、抗電強度 外殼與電源間：>1000V

17

、電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級

18、雷擊（浪涌）： GB/T17626.5-1999 3級

系統架構

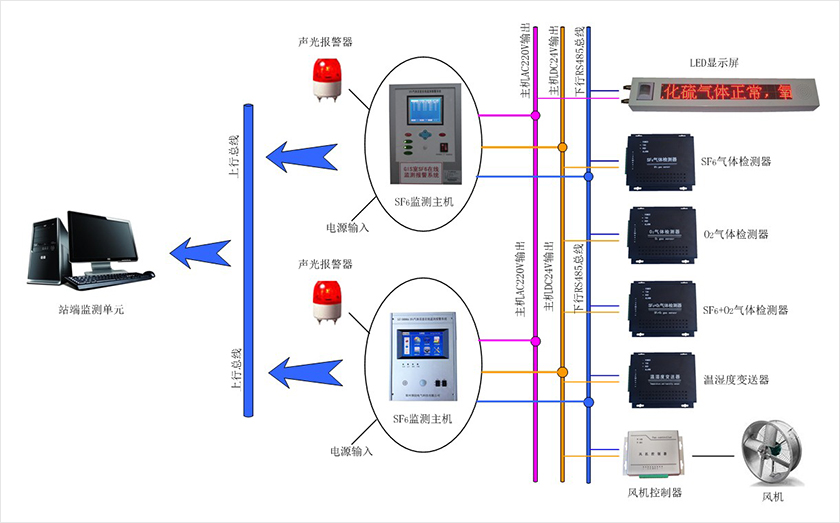

系統連接圖：

采集單元

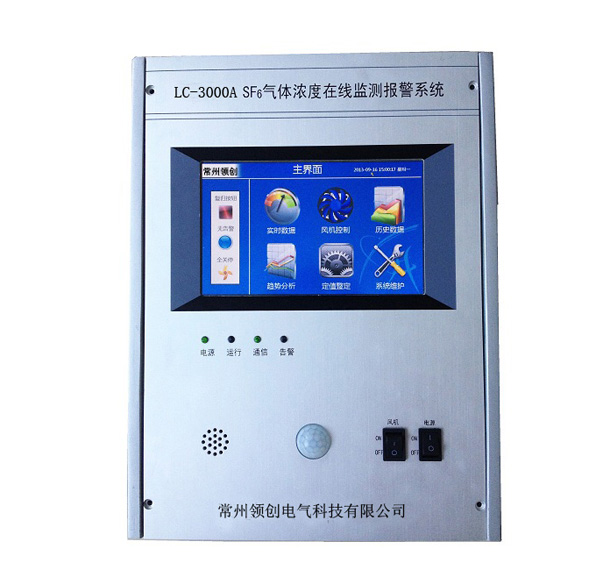

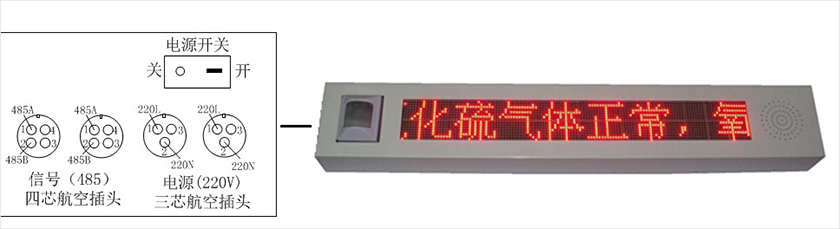

SF6氣體監測主機(LC-3001）

● 功能簡介

SF6氣體監測主機包括CPU主控單元

、報警單元、通信單元、顯示單元。實時采集現場各氣體檢測器數據，判斷是否超標，超標則進行聲光報警、啟動風機等輸出動作。具體功能如下：

☆ 環境中所有監測點的遙測和遙信實時顯示功能

☆ 環境中所有監測點報警信息實時顯示功能

☆ 定值整定功能

☆ SF6氣體濃度超標和缺氧報警功能

☆ 缺氧或SF6濃度超標

，強制排風功能

☆ 報警時風機自動啟動功能

☆ 定時自動排風功能

☆ 手動強制開啟或關停全部風機,

☆ 歷史數據查詢、顯示和存儲功能

☆ 遙測值歷史曲線趨勢查詢

、顯示功能

☆ 進入GIS室自動播報當前環境狀態功能

☆ 不同區域多監測點配置功能

☆ 多點組網功能

，可提供通訊規約與變電站后臺數據庫對接(預留)

☆ 提供通用通信接口，預留與后臺監控及消防系統對接功能(預留)

☆ 報警信息存儲

、記錄功能

☆ 聲光

、語音報警功能

☆ 遠程報警功能

☆ 人體紅外探測感應功能

☆ 數據遠傳功能

● 技術指標

    ☆ 報警輸出接點電流：2A

    ☆ 功耗：<25W

    ☆ SF6氣體濃度報警點：   1000μV/V（0—3000μV/V范圍內可設制）

    ☆ 缺氧報警點：18%（0～30%范圍內可設制）

    ☆ 風機通風時間設定：15min/次或30min/次（可設制）

    ☆ 工作電源：AC220V/50HZ

    ☆ 通信規約：Modbus協議 RTU傳輸 CRC16校驗

    ☆ 安裝方式：掛壁式

    ☆ 外型尺寸為：330mm×250mm×65mm

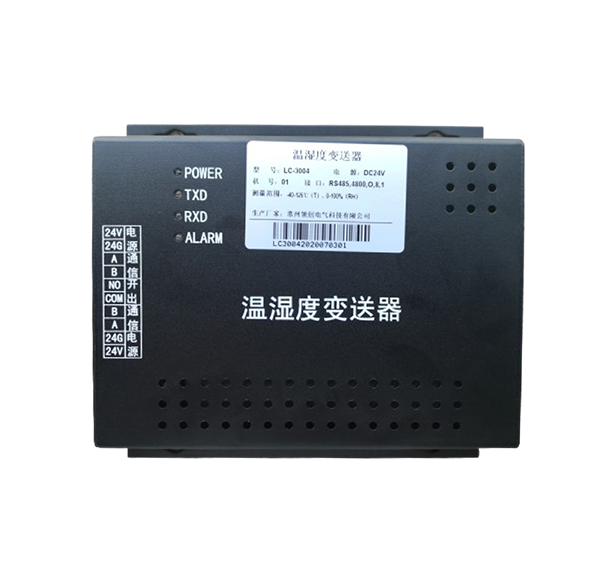

本地檢測單元：

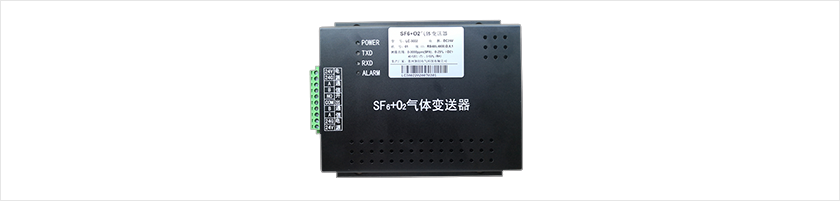

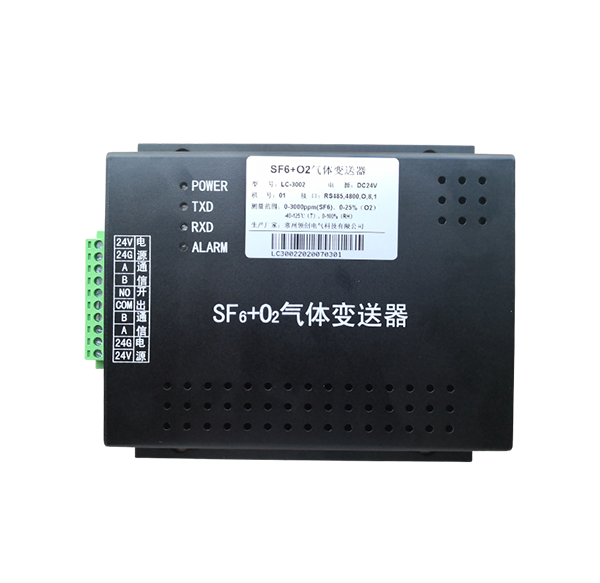

SF6+O2氣體檢測器（LC-3002)

 ● 功能簡介

檢測器（雙氣）包括六氟化硫檢測單元、氧氣檢測單元

、溫濕度檢測單元和通信單元，對六氟化硫的檢測運用超聲檢測技術克服了使用壽命短、穩定性差等缺點，能實時監測到環境中SF6氣體濃度的變化，并將檢測到的數據通過RS-485總線傳送至SF6氣體監測主機。

● 技術指標

  ☆ SF6氣體濃度測量范圍： 0～3000μV/V（ppm）  精度：優于50μV/V（ppm）

  ☆ 氧氣范圍：0～25%  精度：±0.4%

  ☆ 溫度測量范圍： -40 ～85℃  精度：0.1℃

  ☆ 濕度測量范圍： 0～99%  精度：2%

  ☆ 工作電源：DC/24V

  ☆ 功耗：<3W

  ☆ 通信接口：RS485

  ☆ 通信規約：Modbus協議 RTU傳輸 CRC16校驗

  ☆ 外型尺寸：152mm×150mm×40mm

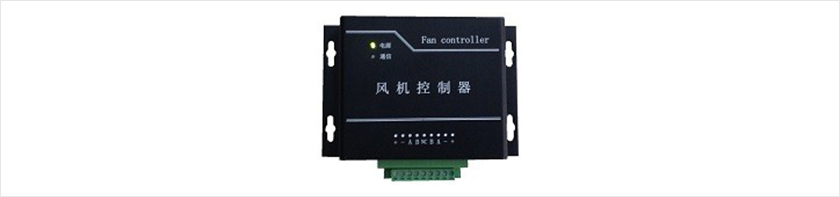

風機控制器（LC-3003）

● 功能簡介

風機控制器包括控制單元和通信單元

，當有SF6氣體濃度和氧氣濃度超標時能通過通信模塊與SF6氣體監測主機進行通信，準確的接收SF6氣體監測主機傳送過來的信息，進行啟動風機輸出動作
