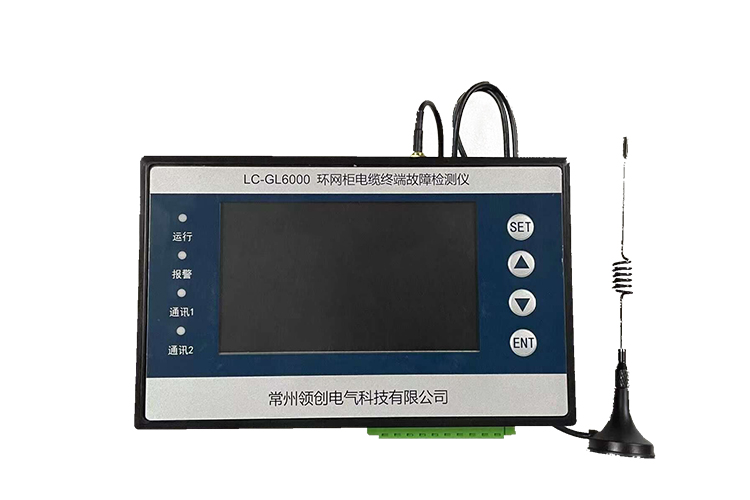

LC-GL6000 環網柜電纜終端故障檢測儀

產品概述

環網柜進/出線電纜接頭，由于受電纜頭內部電場分布及連接狀況影響

，容易導致電纜接頭連接處溫升升高

，造成接地和短路故障

，LC-GL 6000型環網柜電纜終端故障監測儀可以實時在線監測環網柜內進/出線電纜接頭的溫度

，實現電纜接頭超溫報警

，并提示報警具體位置

，方便.維修人員查找故障點;電纜終端故障監測儀還可以向后臺系統傳遞數據信息

，具備對環網柜電纜接頭溫度遠程、實時在線監測的功能

。

全國在線服務

0519-89181818

安裝與使用說明

1)將測量主機安裝在固定在二次儀表室

，將接收天線旋緊。注意接收天線需穿出DTU室

，環網柜電纜終端故障監測儀;

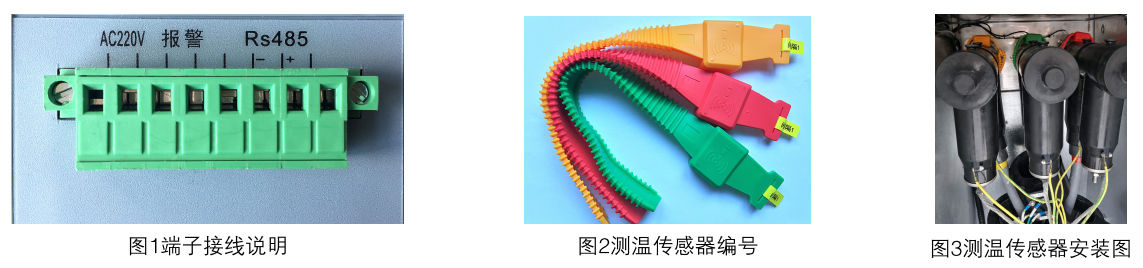

2)按照測量主機接線圖(圖1 )

，接入AC220V后，裝置顯示開機界面

，10S后系統進入監控狀態

。當電纜頭溫度超出設定值時報警接點輸出接通;

3)無線測溫傳感器安裝編號問題:安裝時同一間隔按照傳感器上的一致編碼安裝，如黃綠紅三色傳感器統一編號為間隔1，即此三個傳感器安裝在間隔1內

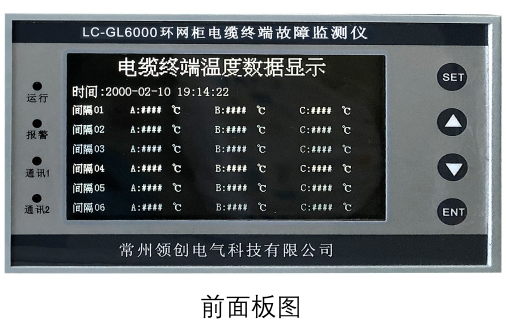

，對應的溫度數據在裝置液晶上的間隔1條目上顯示

，如圖2所示。

4)無線測溫傳感器采用表帶式安裝

，先將硅鋼片松開，然后傳繞在電纜頭末端

，硅鋼片纏繞好以后有自帶的表帶固定即可

，此安裝方式方便快捷對電纜頭無任何影響，傳感器安裝方式如圖3所示;

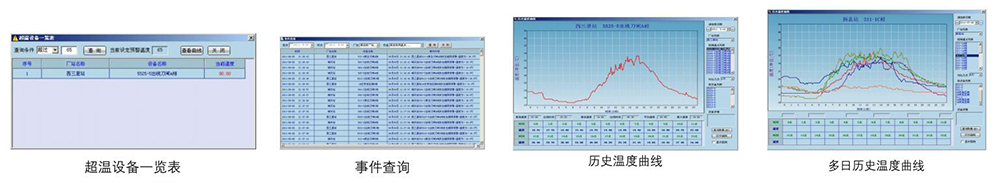

無線測溫集中監控系統

無線測溫集中監控系統系統采用BS結構

，可以通過以太網在任何一-個電腦上集中顯示溫度監控界面

，系統通過無線或有線方式接收來自于環網柜電纜終端故障監測儀的溫度數據，系統具有強大的數據記錄功能

，可以實時顯示溫度

、實時顯示溫度柱狀圖，能隨時查詢歷史溫度記錄

，并可方便打印報表

。


產品概述

環網柜進/出線電纜接頭，由于受電纜頭內部電場分布及連接狀況影響

，容易導致電纜接頭連接處溫升升高

，造成接地和短路故障，LC-GL 6000型環網柜電纜終端故障監測儀可以實時在線監測環網柜內進/出線電纜接頭的溫度

，實現電纜接頭超溫報警

，并提示報警具體位置，方便.維修人員查找故障點;電纜終端故障監測儀還可以向后臺系統傳遞數據信息

，具備對環網柜電纜接頭溫度遠程

、實時在線監測的功能。

環境要求

1 )溫度:工作溫度-20°C -- +70℃;

儲存溫度-40°C -- +85°C;

2)濕度:不大于95%RH

。

主機主要技術指標

1 )工作電源: AC 85- -265V 50HZ或DC 110-340V或DC24V (可選) ;

2)功耗:小于10W;

3)報警輸出接點: 1路繼電器常開觸點( AC220V/3A) ;

4)環網柜開間數: 1-8個任意設定(標配為6個)

，每個開間3個測溫點;

5)報警參數設定:(1)任-相溫度與環境溫度比較大于設定值;

(2)任意2相溫度之差大于設定值;

6)顯示屏: 4.3寸高清彩色液晶屏;

7)屏保:在沒有操作時時，10秒鐘后進入屏保

，按任意鍵喚醒;

8)數據

、報警事件記錄:數據存儲180天(每天晚上8點記錄一次)，報警事件記錄50條;

9)對下通訊接口:無線通訊433MHz;

10)對上通訊接口: RS-485總線;或GPRS無線數據通信模塊

11 )安裝方式: 35 mm導軌安裝;

12)外形尺寸: 156*91*60mm;

13)開孔尺寸: 151*80

測溫傳感器技術指標

1 )取電方式: CT取電

，最小工作電流10A;

2 )測溫傳感器無線發送距離:大于10米;

3)測溫傳感器安裝方式:表帶式安裝

。

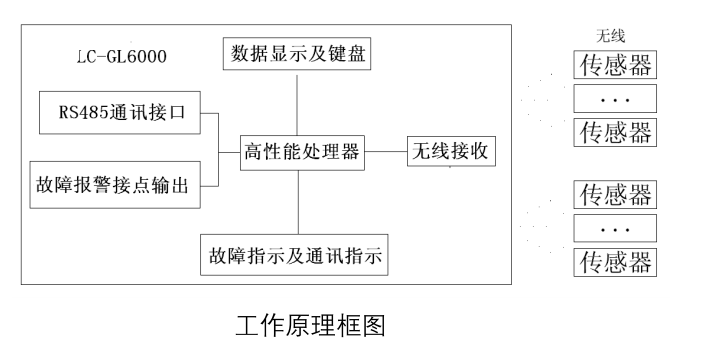

工作原理框圖

LC-GL .6000型環網柜電纜終端故障監測儀主要包括3-24個測溫傳感器和1臺主機;測溫傳感器和主機之間采用無線射頻傳遞溫度信息，測溫傳感器采用表帶式安裝在電纜頭上, 測溫傳感器供電采用窄界面CT

，啟動電流最小10A;主機當溫度超過裝置設定的報警值時繼電器輸出接點全部接通

。
