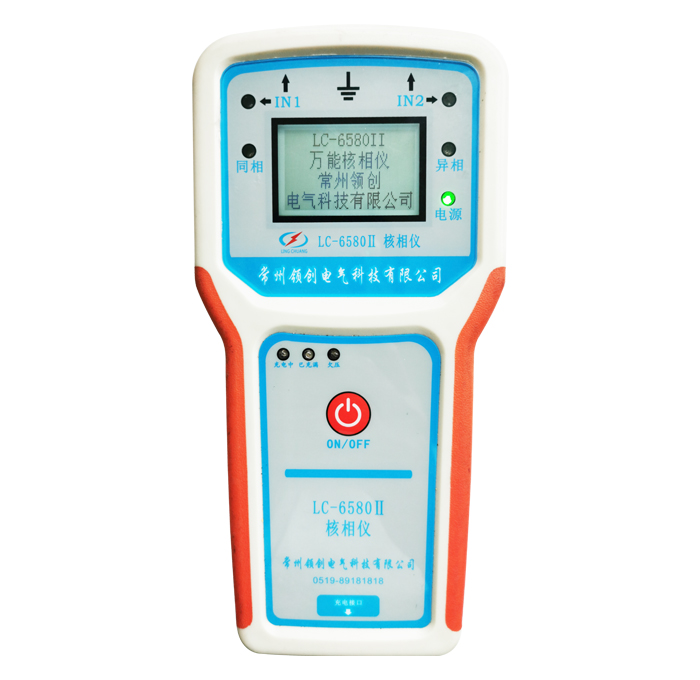

，按“ON/OFF”按鈕，電源指示燈點亮，核相器開始工作，當?shù)谝宦犯邏簜?cè)有電時，“IN1”指向的指示燈點亮，液晶顯示1-XXX為第一路輸入信號的相對參量值；當?shù)诙犯邏簜?cè)有電時，“IN2” 指向的指示燈點亮，液晶顯示2-XXX為第2路輸入信號的相對參量值。當兩路高壓側同相時“同相”指示燈點亮，液晶顯示“兩路 同相”，并顯示兩相的實際相位差信息；當兩路高壓側異相時“異相”指示燈點亮，液晶顯示“兩路 異相”，并顯示兩相的實際相位差信息，用戶可以根據提示信息進行核相。測量完成后，用戶可按“ON/OFF”按鈕關閉核相器，本核相器在開機150S后自動關閉電源。

本核相器使用的是鋰電池內部供電，電力不足時“欠壓”指示燈點亮

，提醒用戶需要充電。充電時可用本公司配的專用USB線及電源適配器充電，也可使用所配置的數據線直接插到電腦USB端口上進行充電。

主要技術特性

核相功能：在帶電指示高壓有電時

，插入兩端測相，中間一個核相孔必須可靠接地。

當兩路輸入同相時

，同相綠色指示燈點亮，液晶顯示兩路輸入相位差以及輸入信號大小的相對值（相位差小于21度為同相）；

當兩路輸入異相時

，異相紅色指示燈點亮，液晶顯示兩路輸入相位差以及輸入信號大小的相對值（相位差大于27度為異相）；

當一相有電另一相失電時

，同相和異相指示燈均不亮。

核相測量范圍:

U1×C1  ≥  25 V·nF ;

U2×C2  ≥  25 V·nF

0.1    ≤ (U1×C1) / (U2×C2) ≤ 12

比如10kV柜子,高壓電容最小電容量為4.5pF,最大250pF可準確核相

。

抗電強度：外殼與金屬插頭間 >3000VAC

絕緣強度：外殼與金屬插頭間 >20MΩ

外形尺寸：204mm（長）×100mm（寬）×35mm（高）

電纜長度：固定5m（可任意接插
